量程范围 |
10,000nT to 100，000nT |
|
噪声水平 |
0.01Hz至1Hz带宽峰峰值0.002nT |
|
梯度容限 |
40,000 nT/米 |
|
死区 |

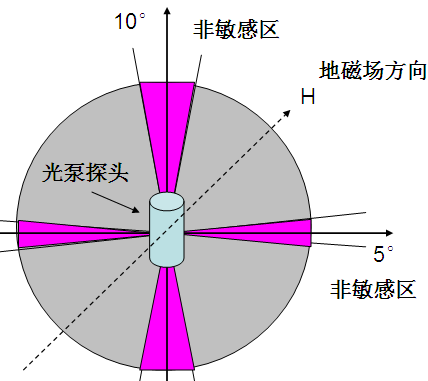

光泵传感器在当外部磁场与探头轴线夹角接近0°或90°时存在非敏感区域，使用中应当避免外部磁场与探头轴线夹角落入非敏感区。若以水平方向为0°，铯光泵探头的非敏感区范围为0°～5°，80°～90°，对称分布，如图的红色区域所示。铯光泵探头在敏感区域内（图中的灰色区域）均能正常工作，性能指标不变。
|
|
输出 |
1、 正弦波拉莫尔频率连续输出，用户可自行配制拉莫尔计器。频率值f= 3.498577
3、数字输出，RS-232接口,波特率115200bps
4、采样率100Hz，50Hz，20Hz,1Hz可设置 |
|
工作温度 |
环境温度-40°C
（环境温度超过50°C需要通风，探头表面温度不要超过60°C，温度过高信号噪声会增大） |
|
输入电压 |
20V |
|
工作电流 |
启动1.5A ，环境温度20°C时，5分钟后将度至0.6A，低温下电流会增大。 |
|
功耗 |
20°C时候不大于17W,低温下有所增大。 |
|
预热时间 |
-40°C下不大于15分钟，20°C时不大于5分钟 |
|
内置拉莫尔计数器 |
频率分辨率0.0003Hz（0.1pT）
采样率100Hz，50Hz，20Hz，10Hz,1Hz可调 |
|
内置AD采集器 |
三路24位ADC转换器，输入电压范围-5V～+5V，采样频率100Hz，自噪声<10uV |
|
内置三轴磁罗盘 |
a)姿态角测量稳定度：0.1°。
b)姿态角测量范围±180°。
c)数据输出频率0.1Hz~200Hz |
|
RS-232串口 |
提供4路RS-232扩展串口连接外设。 |

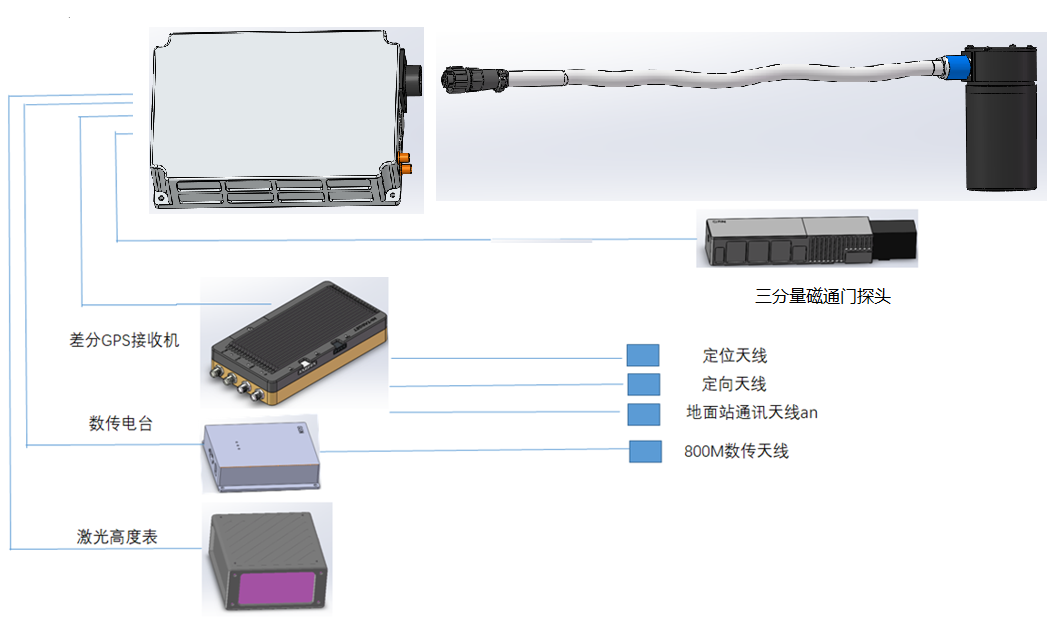

M380为自激式分光束铯蒸汽光泵磁力仪系统，用于测量地磁总场，可外接磁通门探头、GPS模块、激光高度表等构成航磁系统。M380基本模块由铯光泵探头及数据采集器组成。数据采集器内置拉莫尔频率计数器、三轴航姿态仪，可同时输出数字信号及正弦波的拉莫尔频率型号以及记录.
M380具有下述优点：
l 高灵敏度、高梯度容限
l 拉莫尔频率连续输出，具备对外界磁场的快速响应能力
l 内置计数器，可输出数字信号
l 内置SD卡，实时保存数据
l 内置蓝牙模块，方便在手机端查看数据及设置
l 扩展有多路AD模拟输入、RS-232串口，可方便外接各种外设，扩展为磁力仪系统。
铯光泵磁力仪是利用铯-133原子（非放射性）在外磁场作用下的塞曼能级分裂现象来测磁的。当光泵探头与外磁场处于合适的角度，铯原子将绕外磁场方向连续进动，自旋进动的频率与外磁场有一定的比例关系，这个进动频率称为拉莫尔频率。通过电子线路放大并输出这个频率，测量此频率就可以得到外磁场的值。
M380的工作角度宽，并能自动适应南北半球的磁场变化。
